Caso de uso
GIS para planeación y operación de un parque
De información topográfica dispersa a un GIS para planeación, operación y mantenimiento.
47 ha · Fotogrametría + LiDAR + GNSS + 360°
- 47 ha
- Superficie levantada
- 10
- Puntos de control GNSS
- 2
- Drones
- 205
- Fotografías 360°
- 2 semanas
- Procesamiento
El parque requería información topográfica actualizada y organizada como base para un nuevo Master Plan, orientado al reordenamiento del parque y a futuras expansiones. La información disponible estaba dispersa y desactualizada, por lo que TDC desarrolló un levantamiento integral del sitio combinando fotogrametría, LiDAR, control GNSS y fotografía 360°. El levantamiento cubrió 47 hectáreas, incluyó 10 puntos de control, vuelos con DJI Matrice 300 y DJI Mavic, y la captura de 205 fotografías 360°. El procesamiento tomó aproximadamente dos semanas.
El reto
El parque combina vegetación densa, cuerpos de agua, edificios, vialidades, áreas recreativas, infraestructura y terrenos de futura expansión.
Para desarrollar el nuevo Master Plan era necesario contar con una base confiable que permitiera conocer la configuración real del terreno, la ubicación de edificios e instalaciones, caminos y estacionamientos, la ribera del río, la posición del arbolado y las zonas con potencial de expansión.
El objetivo no era solamente obtener un levantamiento topográfico, sino crear una base geoespacial actualizada y útil para diferentes áreas del parque.
Captura de la realidad

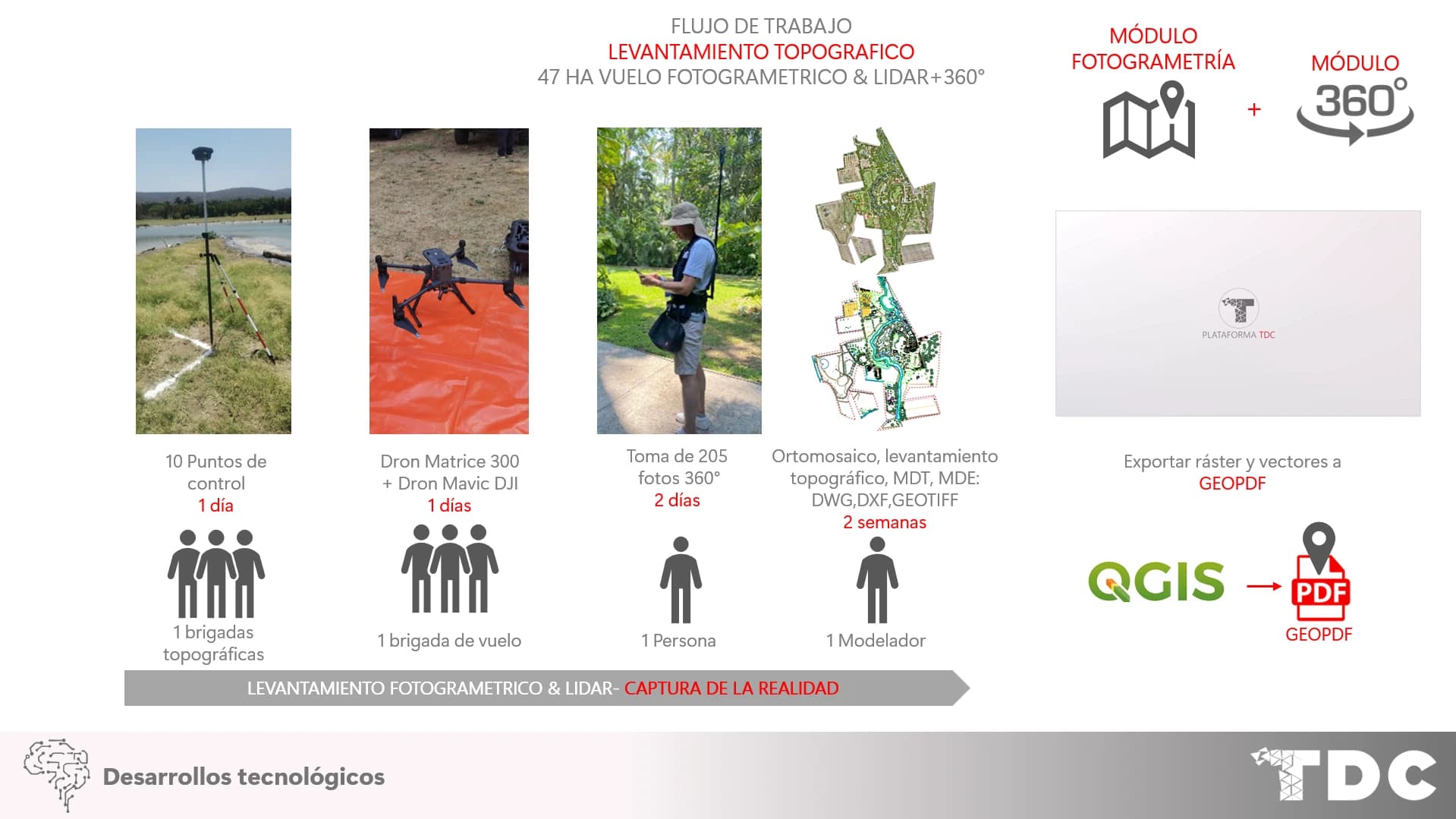

Durante el primer día, una brigada estableció 10 puntos de control GNSS distribuidos en el parque. Posteriormente se realizaron vuelos fotogramétricos y LiDAR. El levantamiento incluyó un DJI Matrice 300 con Zenmuse L1 y un dron DJI Mavic.
De forma complementaria se capturaron 205 fotografías 360° durante dos días, especialmente útiles en zonas donde la vegetación limita la lectura desde el aire. Las tres tecnologías aportaron información complementaria:
- Fotogrametría: visión aérea del sitio.
- LiDAR: geometría, elevaciones y terreno.
- 360°: condición visual desde el interior del parque.
Procesamiento y entregables
El procesamiento tomó aproximadamente dos semanas y generó información en formatos como DWG, DXF y GeoTIFF. Los productos raster y vectoriales fueron preparados para su integración georreferenciada en Plataforma TDC.
Entre los principales productos estuvieron:
- Ortomosaico RGB.

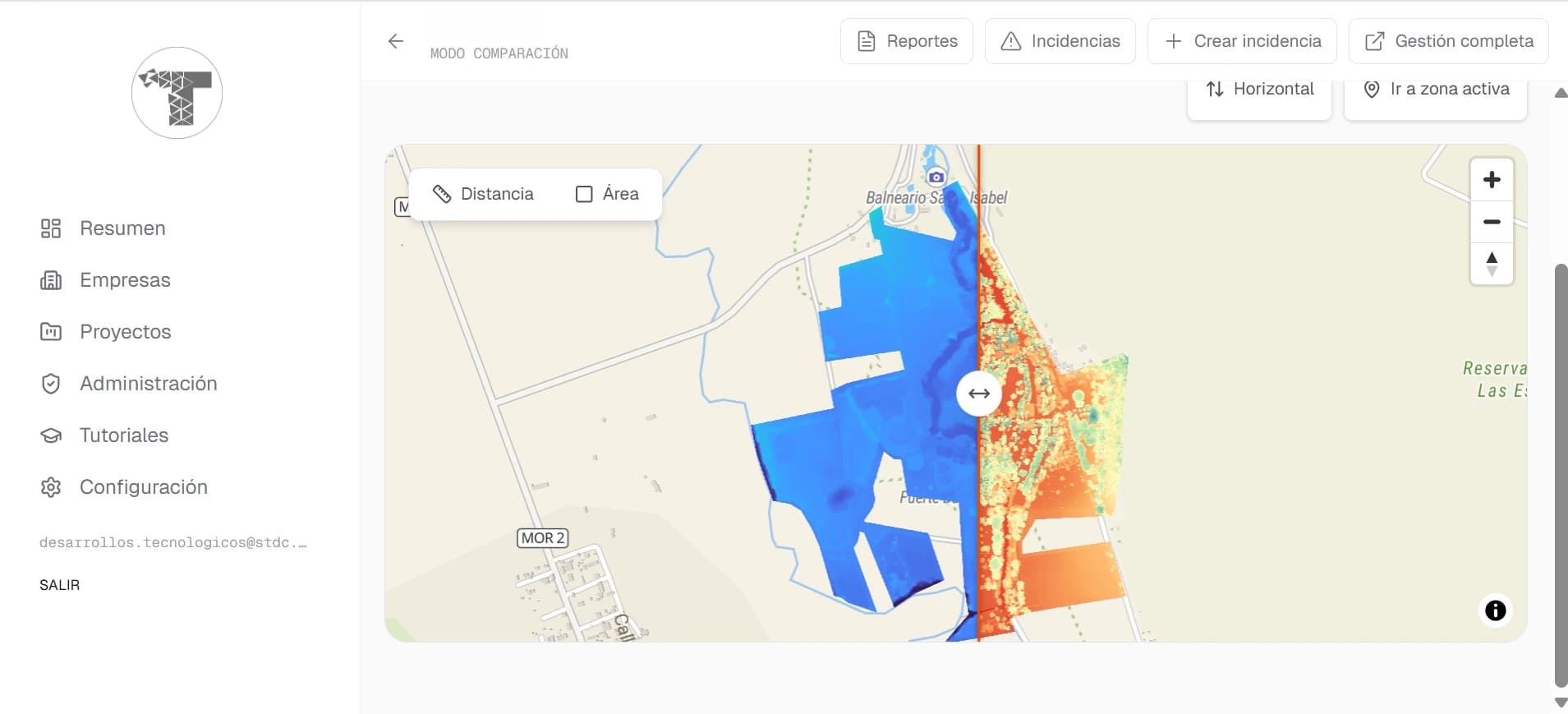

- Modelo Digital de Elevaciones (MDE) y Modelo Digital del Terreno (MDT).
- Topografía y curvas de nivel.
- Información vectorial de edificios e instalaciones, ribera del río, estacionamientos y red eléctrica.
- Terrenos de futura expansión y posición de árboles.
Del levantamiento a Plataforma TDC
Un proyecto de este tipo genera múltiples archivos técnicos. Si permanecen aislados en carpetas, su utilidad para propietarios, diseñadores u operadores puede ser limitada.
Plataforma TDC permite concentrar estos insumos dentro de un entorno GIS. Su módulo de fotogrametría trabaja principalmente con vectores georreferenciados y ortomosaicos ráster.

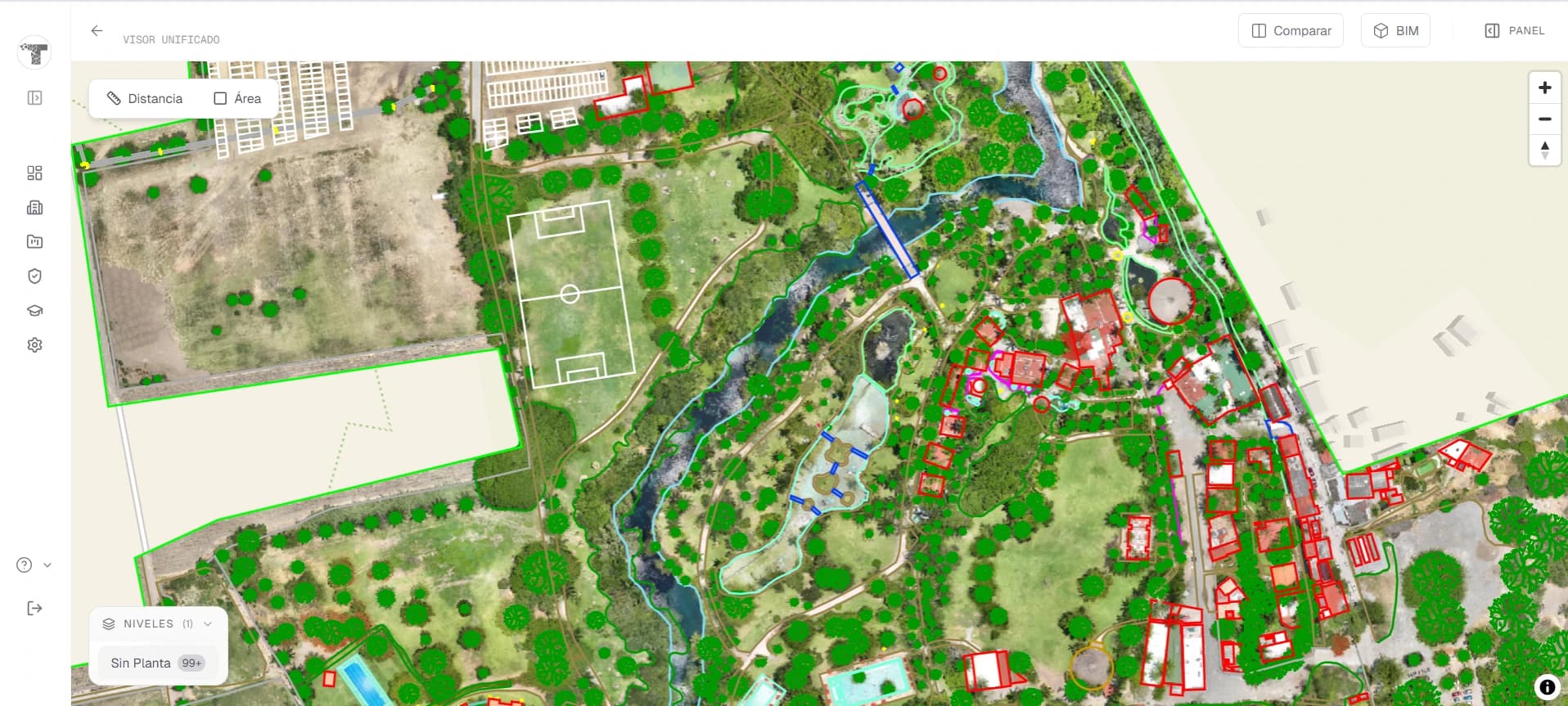

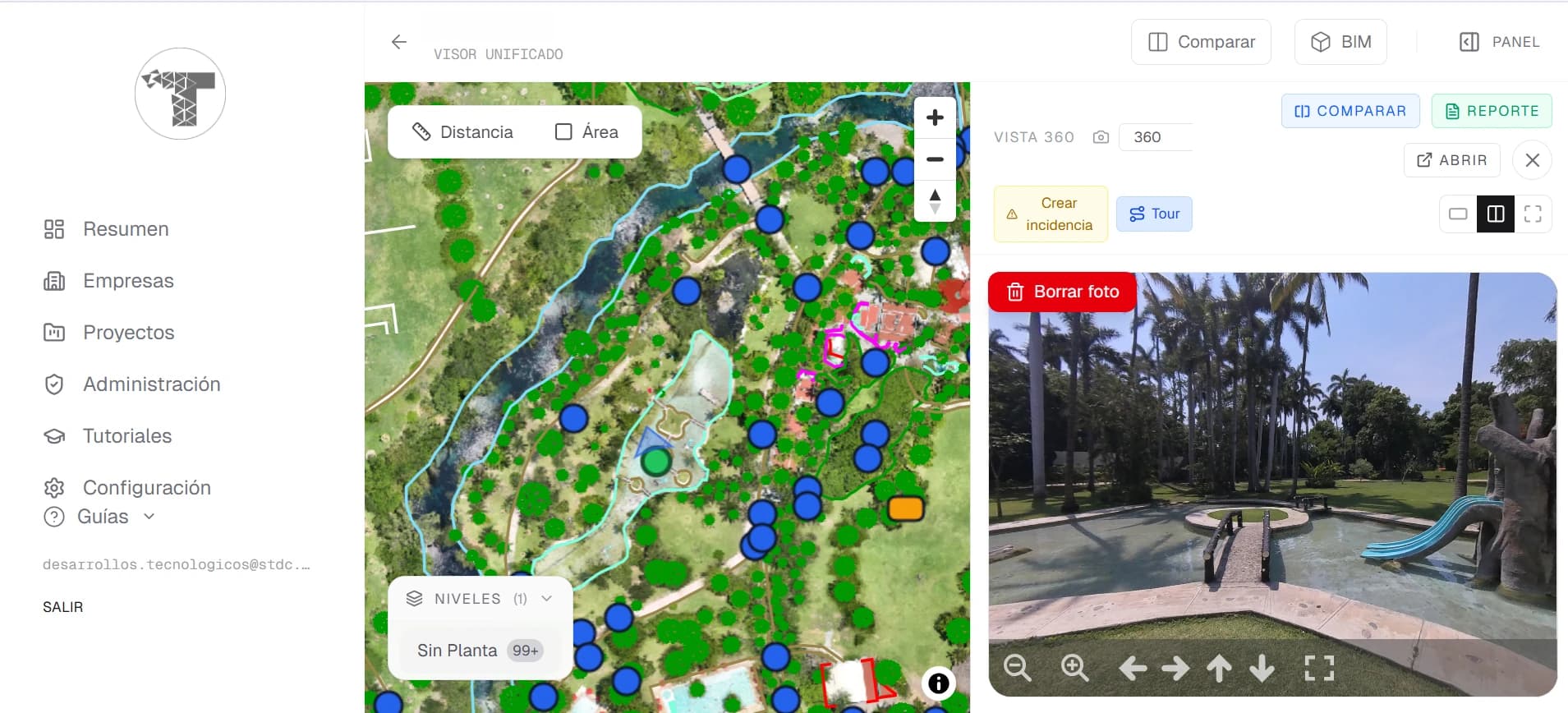

Dentro de la plataforma pueden integrarse ortomosaicos, topografía, capas vectoriales, zonas, edificaciones, infraestructura, arbolado y fotografías 360°. El valor está en que toda la información puede consultarse dentro de su posición real en el territorio.
Una misma base para diferentes usuarios
Toda esta información fue integrada en Plataforma TDC para crear una base geoespacial centralizada, útil para propietario, diseño, proyectos, operación y mantenimiento.
Plataforma TDC puede funcionar como parte de un Entorno Común de Datos, centralizando especialmente información espacial, técnica y visual. El resultado fue una base geoespacial organizada para apoyar decisiones durante distintas etapas del ciclo de vida del parque.
- Propietario: visión general actualizada del activo.
- Diseñador del Master Plan: base territorial confiable para reorganización y expansión.
- Área de proyectos: referencia geográfica para nuevas intervenciones.
- Operación y mantenimiento: consulta de infraestructura, instalaciones y elementos del parque.
Conclusión
El caso de Las Estacas muestra cómo Captura de la Realidad y Plataforma TDC trabajan de forma complementaria. TDC genera primero la información técnica mediante levantamientos especializados y posteriormente la plataforma permite organizarla y consultarla dentro de un contexto geográfico común.
De información topográfica dispersa a una base geoespacial organizada para diseñar, operar y tomar decisiones sobre el activo.
